中效过滤器的制作法：

1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

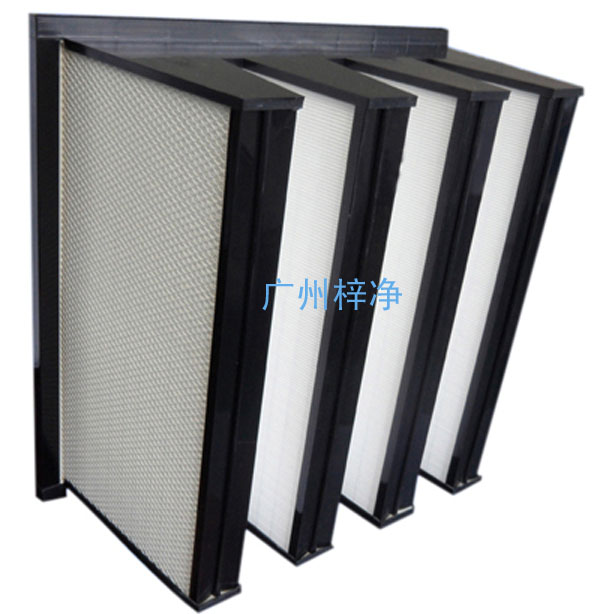

组合式中效过滤器又称为组合式过中效空气滤器或者中效组合式过滤器

组合式中效过滤器又叫大风量W型中效过滤器或者V型过滤器等，滤料由超细玻璃纤维滤纸组成，连续的热熔胶确保滤褶间距统一，起到良好的固定作用和防止滤芯脱落，保证气流更好通过。
滤料和边框之间使用聚氨酯密封胶，有效防止侧漏和损坏?？蚣懿捎糜胖实腁BS框架，焚烧时,不产生有毒气体，有利于环保或废弃处理。组合式中效过滤器在同类产品中具优势，有效过滤面积大，阻力小,容尘量大。

组合式中效过滤器采用无隔板设计：
滤料超细聚丙烯纤维，呈V型排列在一个非常紧密的聚苯烯或铝合金的支撑外框内；
组合式中效过滤器比传统袋式过滤器薄，结构精密坚固，适合安装在比较紧张的空间内。

组合式中效过滤器无隔板设计特点

组合式中效过滤器特点：
1、滤料：超细玻璃纤维滤纸。
2、外框：铝合金或者聚丙烯塑料。
3、优点： 过滤面积大，阻力低，使用寿命长。
4、带安装法兰框（可选），可以与常用的袋式过滤器互换。
5、过滤效率为60%、90%、95%、98%（ASHRAE52.11992 ）过滤效率等级： F6，F7，F8，F9 四种。

组合式中效过滤器大风量/W型/V型过滤器结构：
A、多片无隔板滤芯组成V型结构，安装在塑料的框架中，该高效过滤器使用低阻力、防水、阻燃的超细玻璃纤维滤纸。外框和法兰由重量较轻的聚丙乙烯制成，低重量有助于搬运和安装。

A、采用抗水型超细玻璃纤维滤纸，聚苯乙烯塑料外框可以完全焚烧废弃处理，它的过滤面积大，阻力低，使用寿命长适用于安装空间紧张的通风空调系统，带安装法兰框，可与常用的袋式过滤器互换。

C、一般带25mm厚安装法兰框，便于安装，它过滤面积大，阻力低，使用寿命长。

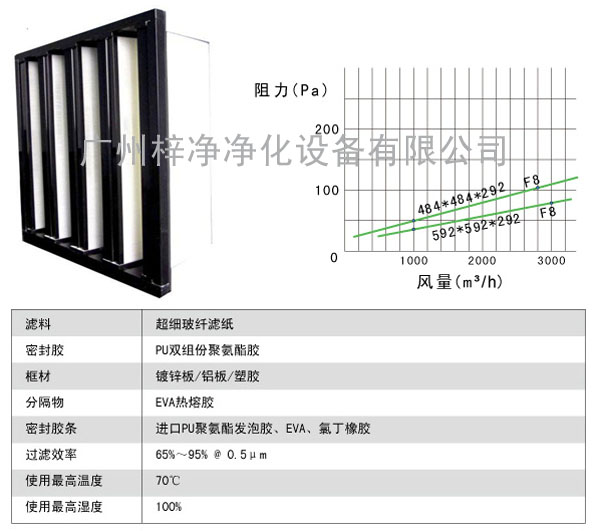

组合式中效过滤器风阻及运行条件图

组合式中效过滤器大风量/W型/V型过滤器优点：
A、独特箱式结构设计,结构强度高

B、高效率、大风量、寿命长

C、超大滤面、阻力小、容尘量大

D、适用于高速气流环境。

组合式中效过滤器产品特性：
A、采用超细玻璃纤维滤料

B、占用空间小，使用风量大

C、四周用聚氨酯胶充分密封，确保无渗漏

D、外框:ABS铝合金框、镀锌框、塑胶框.

E、效率:F5、F6、F7、F8.

En779效率: F5(40%~55%)、F6(55%~65%)、F7(80%~85%)、F8(90%~95%)。

F、温度:70°C最高持续温度.

G、建议阻力:600Pa(最经济阻力点：450Pa)。

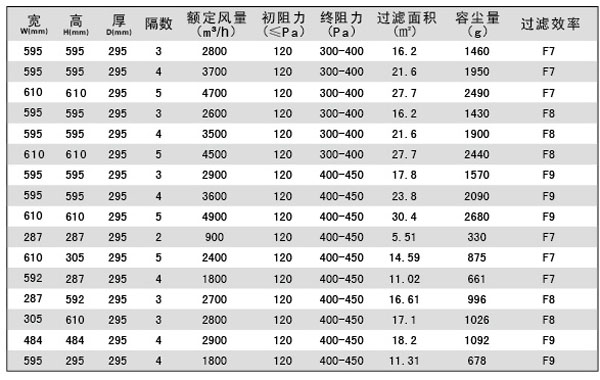

组合式中效过滤器规格尺寸及技术参数：

组合式中效过滤器规格尺寸及技术参数

组合式中效过滤器/大风量/W型/V型过滤器应用范围：
A、应用于医院手术室、半导体厂、微电子厂、制药厂及其他任何需要严格控制空气污染的场所；

B、洁净室通风空调系统的最末级过滤器，送风可直接满足万级、十万级空气洁净要求；

C、局部洁净区的送风管道系统。含危险性污染物的排风系统。结构紧凑的空气净化设备。

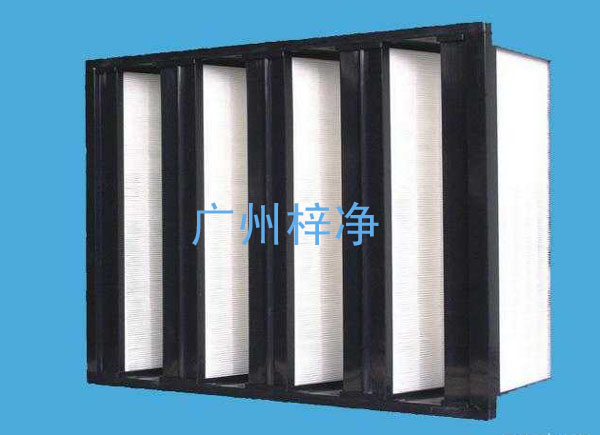

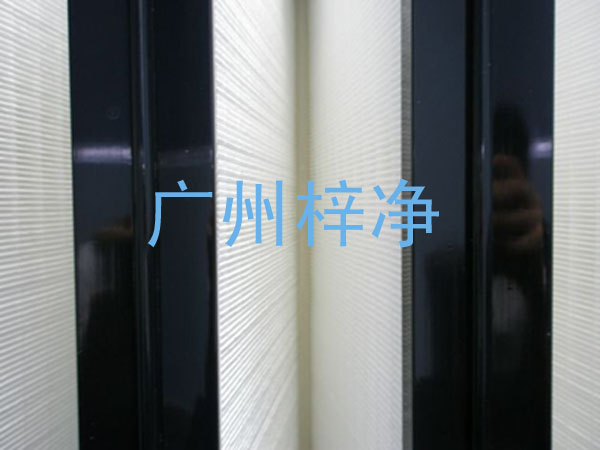

组合式中效过滤器局部特写图

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

F9袋式中效过滤器按制作框架分类：镀锌框F9中效袋式过滤器，铝合金框F9袋式中效过滤器。

F9袋式中效过滤器又叫F9级中效袋式过滤器或者中效过滤袋

F9袋式中效过滤器设计特点：
1、F9袋式中效过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子；独特的热熔技术可以防止袋子之间过于拥挤或出现渗漏，这样降低了阻力并使容尘量达到最大。
2、起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形；
3、本公司有标准袋式与欧标袋式滤料供客户选择，客户可根据不同的性价比来选择不同的滤料以保障过滤系统的有效运行；

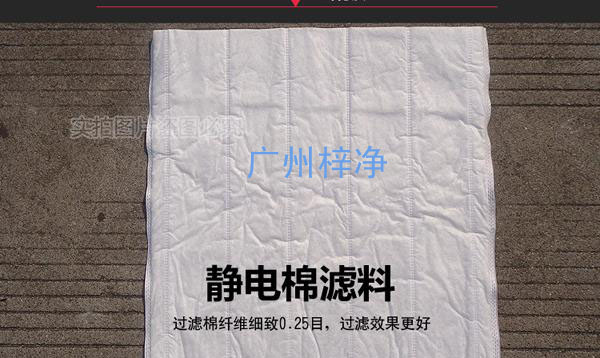

F9袋式中效过滤器滤料

F9袋式中效过滤器性能特点：
1、过滤面积大，容尘量高；
2、风量大、阻力低，使用寿命长；
3、适合在潮湿、高气流和尘埃负载量大的环境下使用。

中效过滤器的制作法：

1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

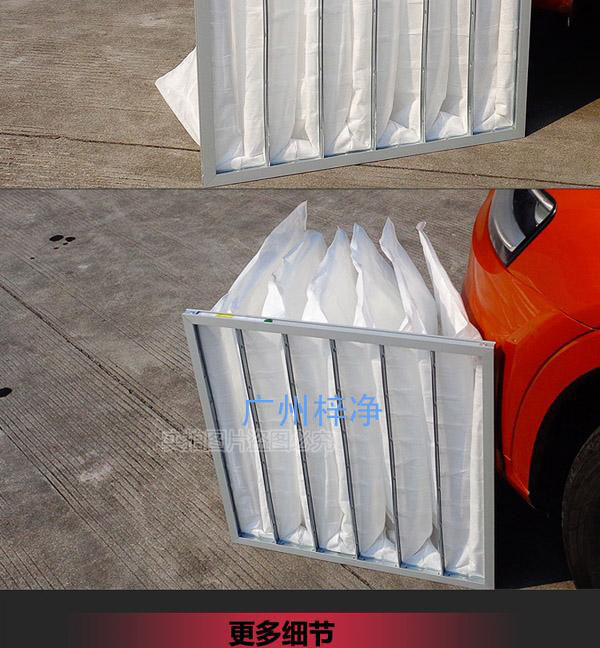

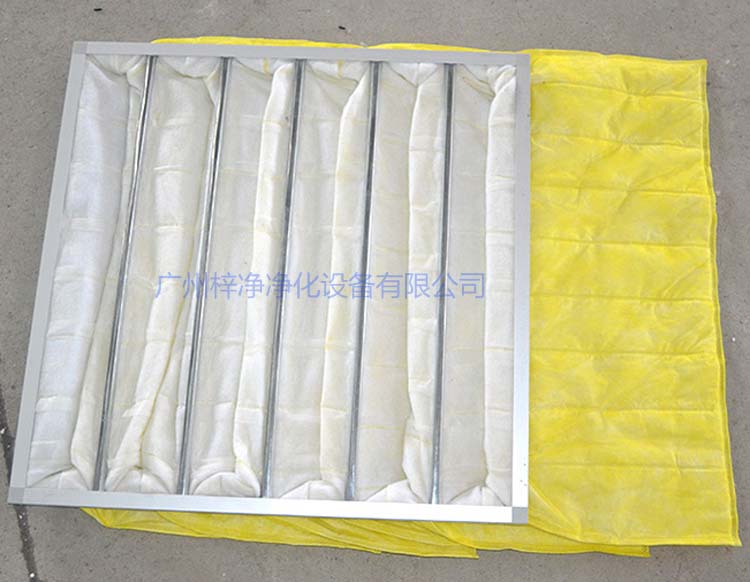

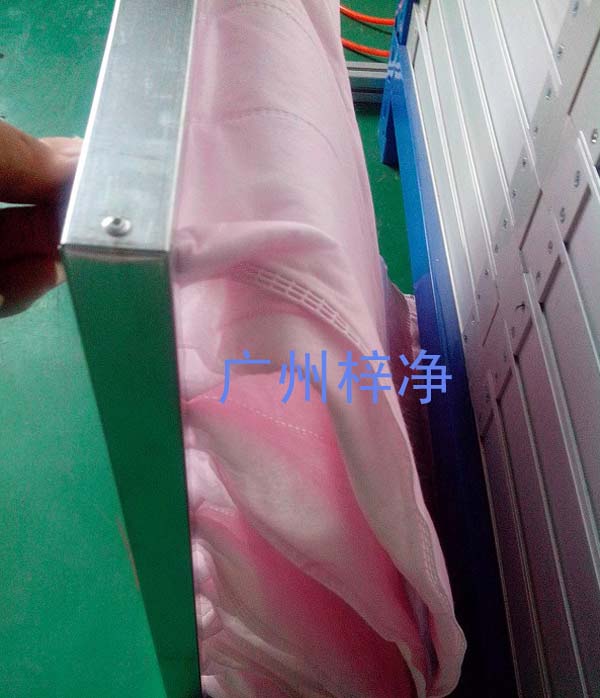

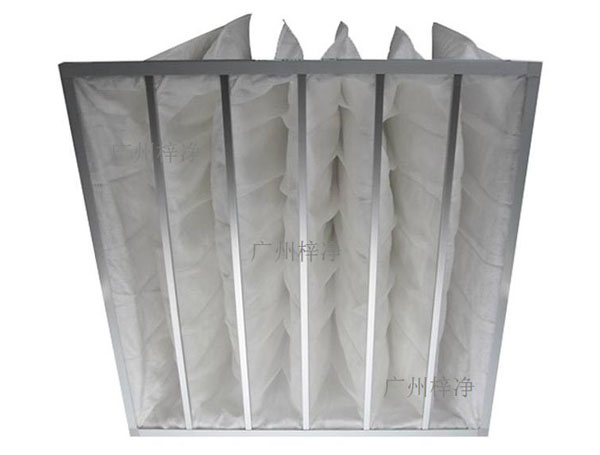

铝合金框F9袋式中效过滤器产品细节照片

F9袋式中效过滤器应用领域：
1、广泛应用在制药、医院、电子、食品、汽车及食品制造工业，商业建筑及各种工业通风系统中 ；
2、洁净室的集中通风空调系统的中级过滤。

F9袋式中效过滤器常见的规格尺寸：

F9袋式中效过滤器常见的规格尺寸

袋式中效过遠器也叫中效过滤袋，无纺布中效过滤袋，空气过滤袋，袋式过滤器，中效袋式过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子，独特的热熔技术可以防止袋子之间过于挤压或出现渗漏，避免旧式玻璃纤维材料所可能对人体造成的不适，这样降低了阻力并使容尘量达到最大，起加固作用的“ 袋子支撑格柵”可以防止过滤器在极差的工作环境下收缩或弯曲变形，中效袋式过滤器可以作为理想的中效过滤，在潮湿、高气流和尘埃负载量大的环境下使用。

袋式过滤器相关过滤知识：
袋式过滤器是一般通风空调系统必不可少的。它是过滤的主力军。做成袋式主要是为了满足大风量，低阻力的要求。严格的讲，袋式过滤器的前端还要有一层预过滤装置，一般使用一次性纸框或金属框板式过滤器。但是国内的一些用户在前端纸框过滤器达到寿命之后就不在更换而直接用袋式过滤器作第一级过滤，造成袋式过滤器使用环境恶劣，寿命缩短，不能达到厂家设计要求。

这种情况应该尽量避免，虽然增加一道预过滤一次采购成本增加了，但是可以延长袋式过滤器的更换周期，长远来讲总的维护成本反而降低了。

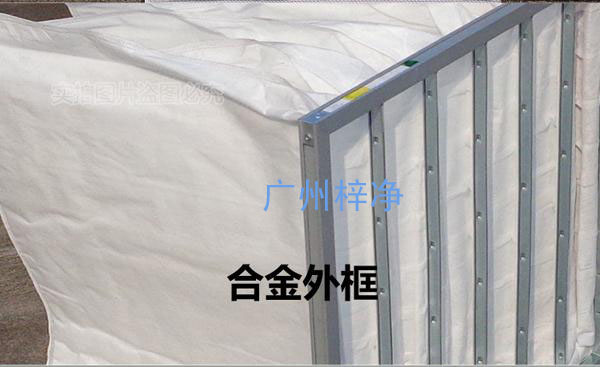

F9袋式中效过滤器外框结构

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

F8袋式中效过滤器又称为F8级中效袋式过滤器

F8袋式中效过滤器设计特点：
1、中效袋式过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子；独特的热熔技术可以防止袋子之间过于拥挤或出现渗漏，这样降低了阻力并使容尘量达到最大。
2、起加固作用的“袋子支撑格栅”可以防止过滤器在极差的工作环境下收缩或弯曲变形；
3、本公司有国标袋式与欧标袋式滤料供客户选择，客户可根据不同的性价比来选择不同的滤料以保障过滤系统的有效运行；
4、过滤效率等级：F8（EN779）。

F8袋式中效过滤器设计特点

F8袋式中效过滤器性能特点：
1、过滤面积大，容尘量高；
2、风量大、阻力低，使用寿命长；
3、适合在潮湿、高气流和尘埃负载量大的环境下使用。

F8袋式中效过滤器结构特点

F8袋式中效过滤器应用领域：
1、F8袋式中效过滤器广泛应用在制药、汽车及食品制造工业，商业建筑及各种工业通风系统中；
2、F8袋式中效过滤器是洁净室的集中通风空调系统的中级过滤。

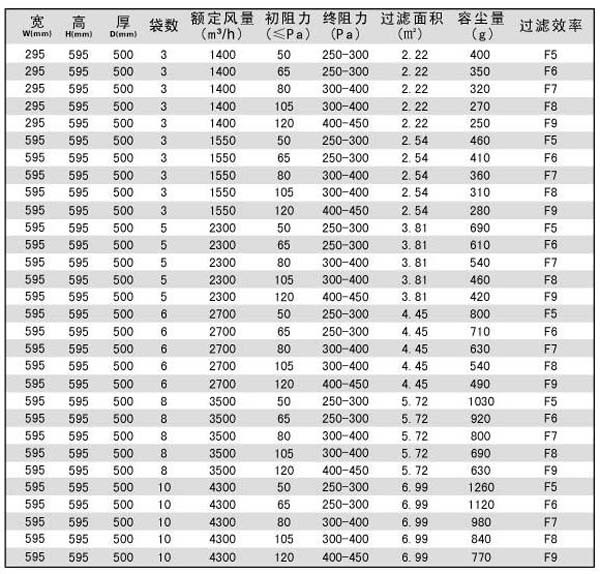

F8袋式中效过滤器规格尺寸及技术参数：

F8袋式中效过滤器规格尺寸及技术参数

袋式中效过遠器也叫中效过滤袋，无纺布中效过滤袋，空气过滤袋，袋式过滤器，中效袋式过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子，独特的热熔技术可以防止袋子之间过于挤压或出现渗漏，避免旧式玻璃纤维材料所可能对人体造成的不适，这样降低了阻力并使容尘量达到最大，起加固作用的“ 袋子支撑格柵”可以防止过滤器在极差的工作环境下收缩或弯曲变形，中效袋式过滤器可以作为理想的中效过滤，在潮湿、高气流和尘埃负载量大的环境下使用。

袋式过滤器相关过滤知识：
袋式过滤器是一般通风空调系统必不可少的。它是过滤的主力军。做成袋式主要是为了满足大风量，低阻力的要求。严格的讲，袋式过滤器的前端还要有一层预过滤装置，一般使用一次性纸框或金属框板式过滤器。但是国内的一些用户在前端纸框过滤器达到寿命之后就不在更换而直接用袋式过滤器作第一级过滤，造成袋式过滤器使用环境恶劣，寿命缩短，不能达到厂家设计要求。

这种情况应该尽量避免，虽然增加一道预过滤一次采购成本增加了，但是可以延长袋式过滤器的更换周期，长远来讲总的维护成本反而降低了。

F8袋式中效过遠器过滤袋深度

中效过滤器的制作法：

1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

F7袋式中效过滤器作用：捕集1-5um尘埃粒子
型式：无框式和有框袋式
滤料：特殊无纺布或玻璃纤维
效率：80-85（比色法）
过滤效率等级：F7

F7级中效过滤器设计特点：
1、 捕集1μm的颗粒灰尘及各种悬浮物结构紧凑、通用性强、安装方便
2、 容尘量大、风量大、阻力小
3、 符合GB/314295-93《空气过滤器》

F7级中效过滤器设计特点

F7袋式中效过滤器一般应用：
1、高效空气过滤器的前置过滤器
2、空调系统的中级过滤器
3、电子、精密仪器、机械、冶金 化工纺织、医药、食品等行业的空气净化过滤。

F7袋式中效过滤器常见的规格尺寸：

F7袋式中效过滤器常见的规格尺寸

有多种规格尺寸，可根据用户需要定制F7级中效袋式过滤器！

F7级中效袋式过滤器采用优质蓬松分层人造纤维滤料能达到最大程度的过滤效率:
F7级中效过滤器滩料是由一种独有的不脱落，防水，且表层和内层分层的人造纤维构成.粗秘的第一层捕捉空气中较大较宜的徽粒，较细的第二层增强过建路的稳定性并防止较小的尘埃漂浮在空中，这种双层浦料设计保证了低初阻力及高容尘量，并延长了过滤器的使用寿命。

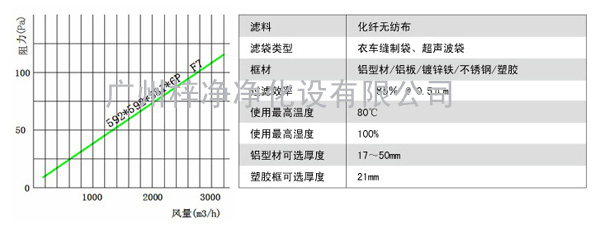

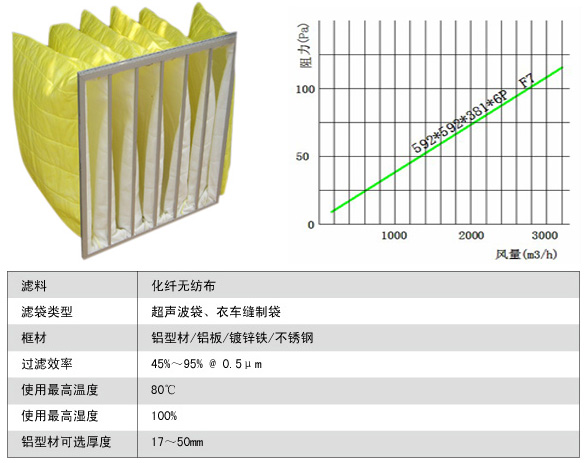

F7级袋式中效过滤器风阻图

F7级中效袋式过滤器可提供的效果:
可提供满足特殊空气洁净要求的不同型号和效率的过滤器注：我公司生产各种不同规格的F5级中效过滤器，欢迎客户来电咨询洽谈！

袋式中效过遠器也叫中效过滤袋，无纺布中效过滤袋，空气过滤袋，袋式过滤器，中效袋式过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子，独特的热熔技术可以防止袋子之间过于挤压或出现渗漏，避免旧式玻璃纤维材料所可能对人体造成的不适，这样降低了阻力并使容尘量达到最大，起加固作用的“ 袋子支撑格柵”可以防止过滤器在极差的工作环境下收缩或弯曲变形，中效袋式过滤器可以作为理想的中效过滤，在潮湿、高气流和尘埃负载量大的环境下使用。

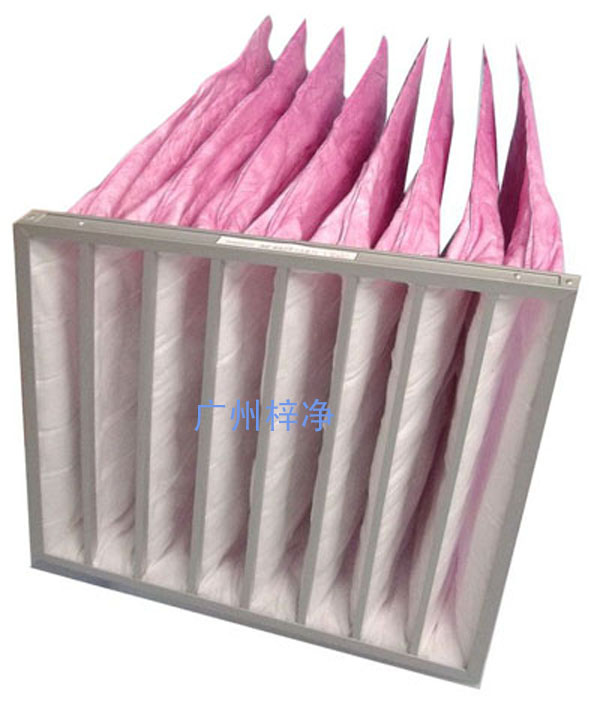

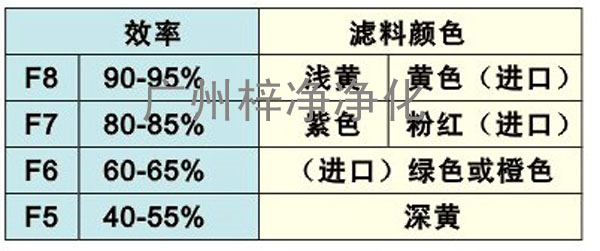

F7级袋式中效过滤器过滤袋颜色

高容尘袋式中效过滤器过滤材料产品说明：
广州梓净选用的中效过滤器滤料容尘量高，制作的中效过滤器使用寿命较长，与其他化纤滤材相比静电消除后的效率比较高。

例如：F7滤材经静电消除后的效率仍大于25%，明显高于争议的20%。
中效过滤器滤材的主要成分是聚丙烯。
聚丙烯具有以下优点：
焚烧产物只有二氧化碳和水，焚烧处理不污染大气;聚丙烯的驻机体稳定，绝大多数使用场合静电不消失;聚丙烯是斥水性材料，因此不宜长霉生菌;聚丙烯阻燃。

中效过滤器制作方法：
1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

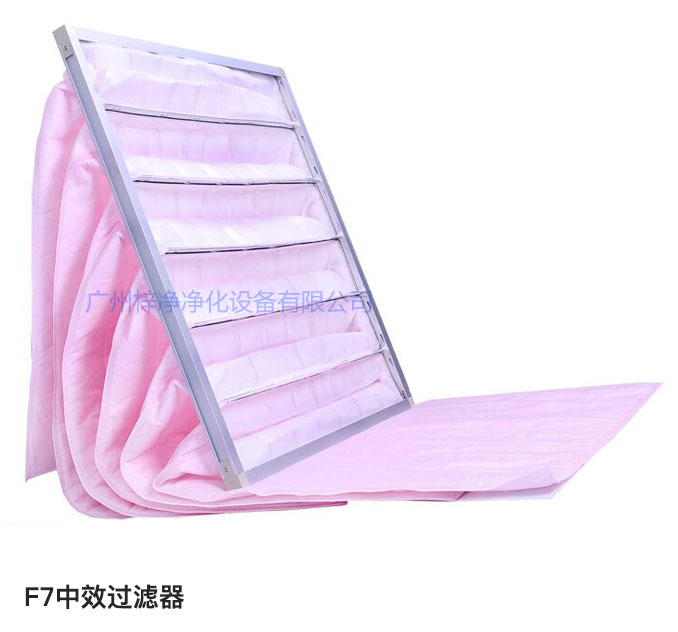

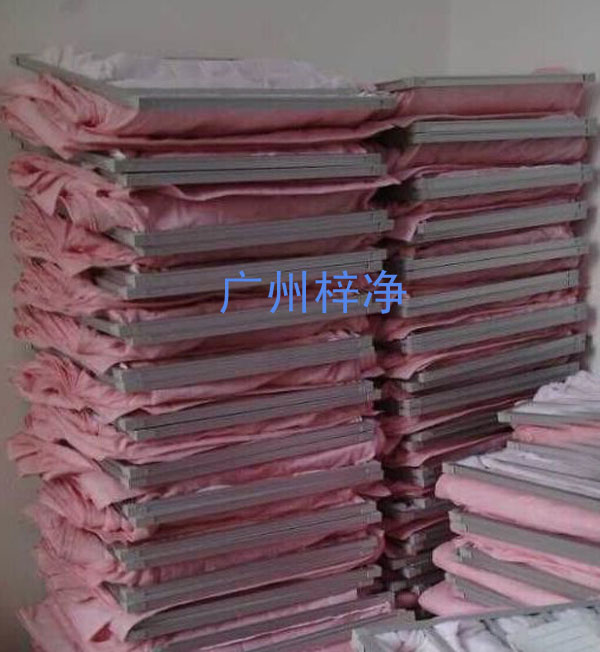

组装完成中的F7级袋式中效过滤器

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

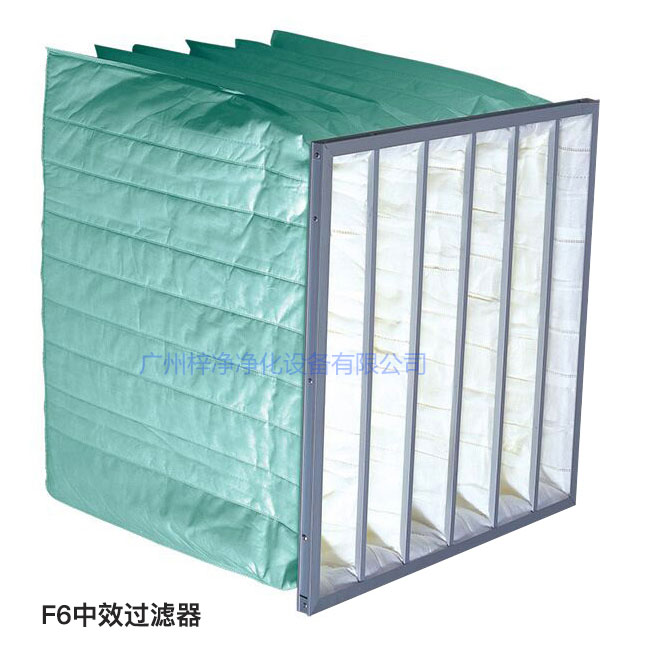

F6袋式中效过滤器主要阻挡0.5微米以上灰尘颗粒，具有过滤面积大、容尘量大、低阻力，能重复清洗使用等优点。

F6袋式中效过滤器无纺布滤料颜色绿色

F6级袋式中效过滤器主要用于高效过滤器的前置过滤器、空调系统的中级过滤器。

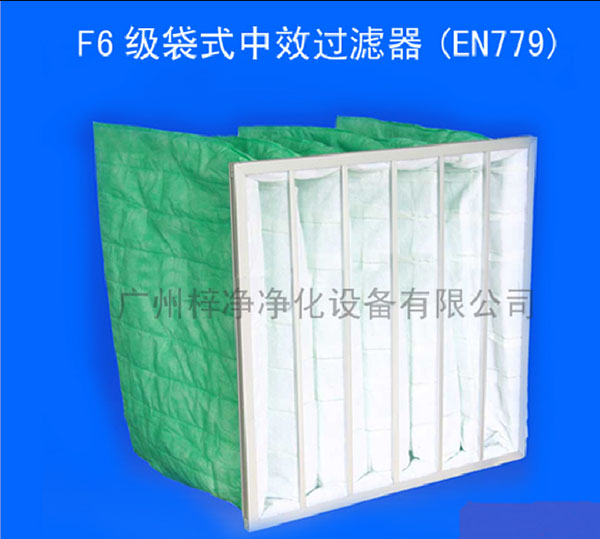

F6级袋式中效过滤器(无纺布滤料颜色为绿色)
F6级袋式中效过滤器：(过滤效率60-65%)绿色或橘红色、主要用于喷漆车室、学校、计算机房；

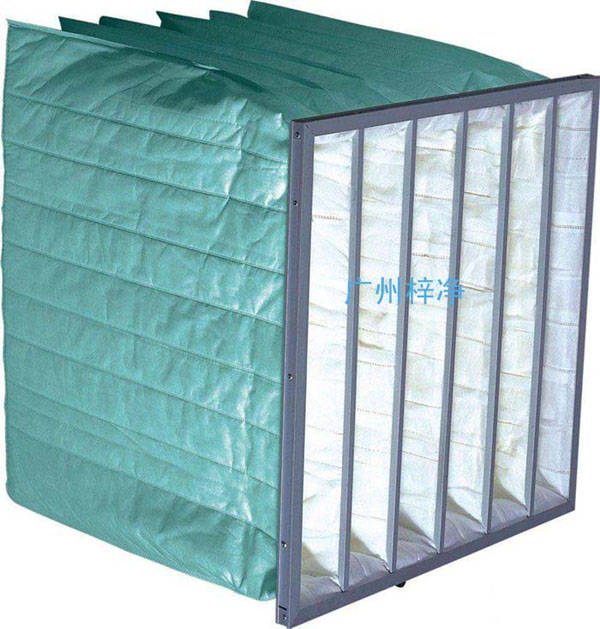

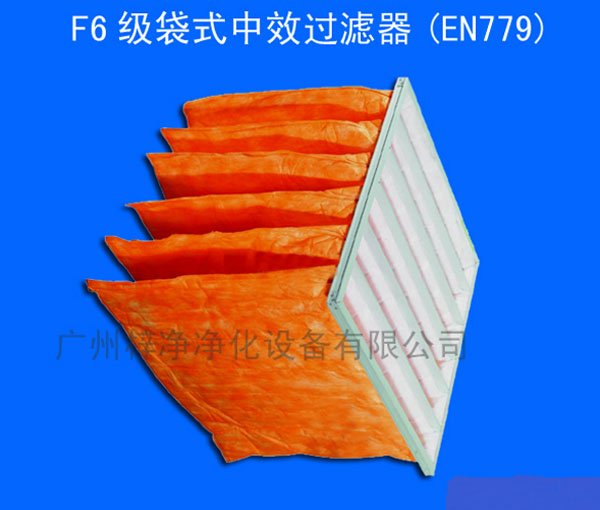

F6袋式中效过滤器无纺布滤料颜色橘红色

注：F6级袋式中效过滤器无纺布滤料颜色分为绿色和橘红色两种，F6袋式中效过滤器过滤效果一样，只是为了附合市场人们的视觉审美观而设计的。

F6袋式中效过滤器袋式深度

F6级袋式中效过滤器广泛用于电子、精密仪表、机械、冶金、化工、纺织、医药、食品等行业的空气净化过滤等行业。

F6级袋式中效过滤器六大设计特点：
1、用途:主要捕集1-5um尘埃粒子
2、外框：铝合金、镀锌框、不锈钢等
3、滤料：无纺布或玻璃纤维
4、过滤效率：65%＠1～5um（比色法）
5、过滤等级：F6
6、F6袋式中效过滤器可重复清洁使用。

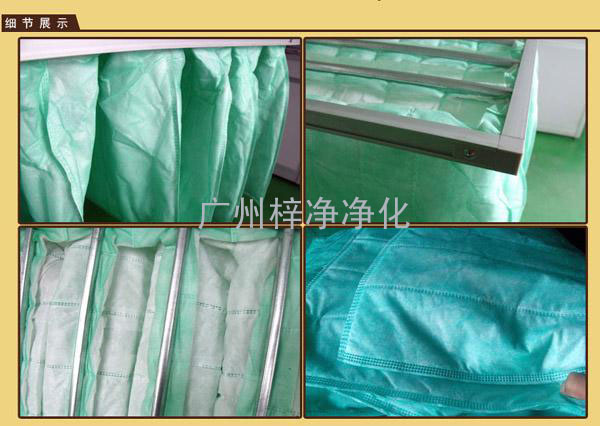

F6级袋式中效过滤器产品细节展示

袋式中效过滤器规格尺寸及技术参数：

袋式中效过滤器规格尺寸及技术参数

中效过滤器制作方法：
1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

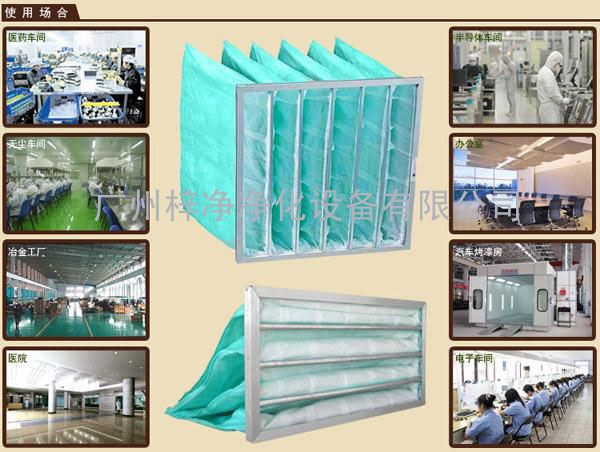

F6中效袋式过滤器应用领域

袋式过滤器过滤材料是由聚酯纤维无纺布、熔喷无纺布等材料超声波熔接而成，改良了过去旧式过滤袋的生产工艺，采用多层过滤材料，以实现逐级过滤，使过滤袋送风更均匀，阻力更小，使用寿命更长，所制成的过滤器更美观、实用。

袋式中效过遠器也叫中效过滤袋，无纺布中效过滤袋，空气过滤袋，袋式过滤器，中效袋式过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子，独特的热熔技术可以防止袋子之间过于挤压或出现渗漏， 避免旧式玻璃纤维材料所可能对人体造成的不适，这样降低了阻力并使容尘量达到最大，起加固作用的“ 袋子支撑格柵”可以防止过滤器在极差的工作环境下收缩或弯曲变形，中效袋式过滤器可以作为理想的中 效过滤，在潮湿、高气流和尘埃负载量大的环境下使用。

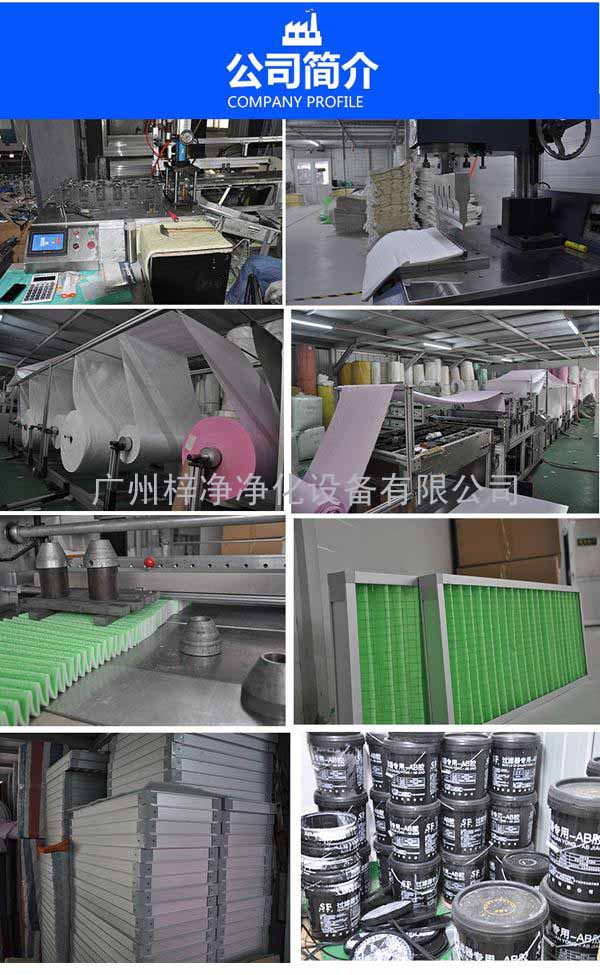

过滤器制作车间

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

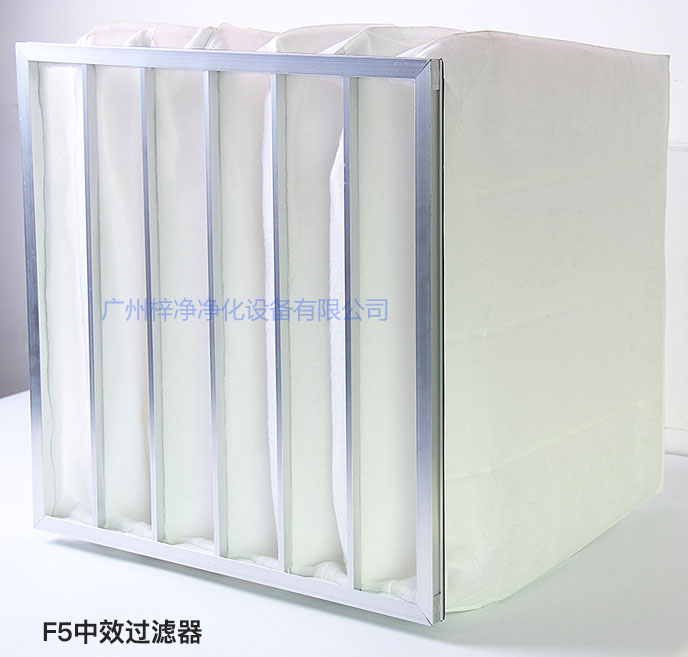

F5袋式中效过滤器名称F5级中效袋式过滤器又叫F5袋式中效空气过滤器,袋式过滤器。

F5袋式中效过滤器过滤效率为40-45%，F5袋式中效过滤器被广泛应用于空调系统的中级过滤器，中央空调通风系统、制药、医院、电子、食品等工业净化中，F5级中效袋式过滤器还可以作为高效空气过滤器的前端过滤，以减少高效空气过滤器的负荷，延长其使用寿命。F5级中效袋式过滤器对洁净度要求不高的场所也可以经中效过滤后直接送到用户。

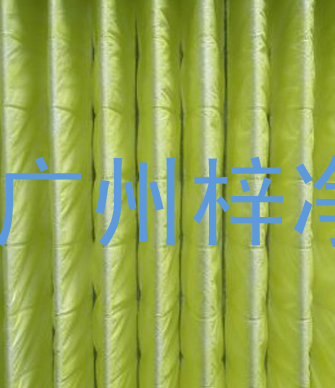

F5袋式中效过滤器袋式滤料

F5袋式中效过滤器的特性：
1、F5级中效袋式过滤器结构紧凑、通用性强、安装方便；
2、此中效过滤器容尘量大、风量大、阻力??；
3、F5级中效袋式过滤器采用超音波方式熔合封边，不会产生漏气或破裂；
4、F5级中效袋式过滤器袋间采用分隔片设计，非常合理，保证气流的通畅、均匀，从而提高过滤效率
5、采用无纺布滤料以特殊织法制成，避免使用玻璃纤维材料有可能对人体造成的不适；
6、符合标准GB/314295-93《空气过滤器》

F5袋式中效过滤器滤料展示

F5袋式中效过滤器设计特点:
捕集1-5um的颗?；页炯案髦中∥?、容尘量大、风量大、阻力小、可重复清洁使用。

F5袋式中效过滤器一般应用:
F5级中效袋式过滤器是高效过滤器的前置过滤器、空调系统的中级过滤器电子、精密仪表、机械、冶金、化工、纺织、医药、食品等行业的空气净化过滤

F5袋式中效过滤器使用说明:
F5级中效袋式过滤器以其独特的袋式结构，确保气流均衡地充满整个袋子?？梢苑乐勾又涔谟导坊虺鱿稚庋档土俗枇Σ⑹谷莩緁达到最大.起加固作用的‘袋子支撑格栅‘可以防止过滤器在极差的工作环境下收缩或弯曲变形。

F5袋式中效过滤器可以作为理想的初效或中效过滤器，在潮湿，高气流和尘埃负载皿大的环瑰下使用。自刀于袋式过滤器上市之后，它们在制药，汽车及食品制造工业，商业建筑及各种工业和通风系统方面的应用，都成功地证明了它们以其价值及性能提开了行业标准。

本公司有关国H&V中效妹料及国产滤料供客户选择，客户可根据不同的性价比来选择不同的浦料以保障过滤系统的有效运行。

袋式中效过滤器滤料细节展示

F5袋式中效过滤器设计:
F5级中效袋式过滤器使用坚固.防偏的袋式设计捕捉尘埃的逸出。袋子的三边密封，并在框架背面的拐角处用胶合荆密封;以防止袋子缩紧或撕裂.气流通道在袋子内横向缝制，并有一种热塑性密封胶粘紧缝合的地方，密封缝合洞.优质蓬松分层人造纤维滤料能达到最大程度的过滤效率:

F5级袋式中效过滤器滩料是由一种独有的不脱落，防水，且表层和内层分层的人造纤维构成.粗秘的第一层捕捉空气中较大较宜的徽粒，较细的第二层增强过建路的稳定性并防止较小的尘埃漂浮在空中，这种双层浦料设计保证了低初阻力及高容尘量，并延长了过滤器的使用寿命。

F5袋式中效过滤器规格尺寸及技术参数：

F5袋式中效过滤器规格尺寸及技术参数

F5级袋式中效过滤器更换周期：
在额定风量使用条件下，3-4个月即需更换过滤器；或当过滤器的阻力达到400Pa以上时，必须更换过滤器；如过滤器使用的是可清洗式滤料，则更换下的滤料，可以用清水或含有中性洗涤剂的溶液进行冲洗、凉干，然后换上；最多允许清洗二次，即必须更换新的过滤器；如使用环境中含尘浓度较大，则此使用寿命周期还将减少。

F5袋式中效过滤器主要应用图文展示

F5级袋式中效过滤器使用注意事项：
1、定期检查过滤器进风面有无杂物堵塞情况、滤料表面有无破损；
2、如有物品堵塞表面，则应清除；
3、滤料表面破损严重，则必须更换新的滤料或更换新的过滤器重新安装；
4、过滤器安装时，要保证与框体的压边处密封性良好，以防止风量泄露；
5、不可用重物去撞击过滤器的表面，不可用力去拉过滤器的滤料表面；
6、安装时，应使滤袋口长度方向垂直于地面，以保证送风的过滤效果和增加使用寿命。
广州梓净专业研发、设计、生产空气净化设备并提供十级至三十万级标准洁净工程的设计、施工与维护。主要服务于光电子、半导体、电子、医疗器械、医药制造、食品饮料、化妆品、生物技术、精密仪器、航天等多个行业。

中效过滤器的制作法：

1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

箱式中效过滤器也叫中效箱式过滤器

梓净箱式中效过滤器产品特点：
1、过滤面积大、阻力低、使用寿命长。
2、是一种通风用环保型多无隔板空气过滤器。
3、安装法兰框，可以与常用的袋式过滤器互换。
4、采用抗水型超细玻璃纤维滤纸，外框采用聚苯乙烯塑料，可完全焚烧处理。

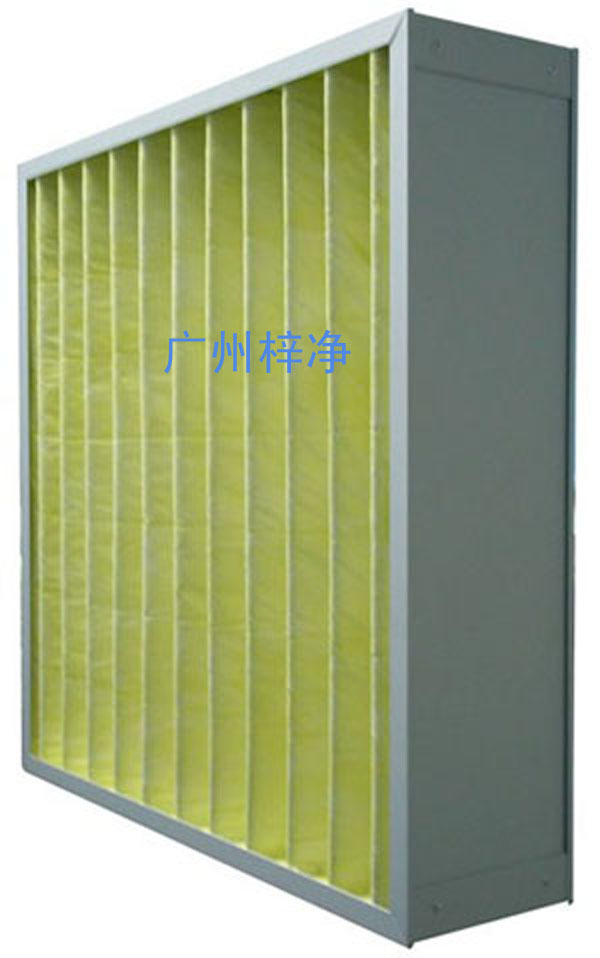

箱式中效过滤器产品结构特点

梓净箱式中效过滤器产品性能:
外框：镀锌框、铝框、塑胶框
滤料：化学纤维（人纤）、玻纤、PP料

梓净箱式中效过滤器使用环境：
最高温度：70℃
最高湿度：90%RH

箱式中效过滤器风阻

梓净中效箱式过滤器应用场所：
一般应用于中央通风系统的中效和亚高效过滤，可以保护高效过滤器，延长其寿命
作为高效过滤器的前端过滤、适用于高风量的通风空调系统、制药、电子、食品、医院等工业净化空调的中级过滤。

广州梓净专业研发、设计、生产空气净化设备并提供十级至三十万级标准洁净工程的设计、施工与维护。主要服务于光电子、半导体、电子、医疗器械、医药制造、食品饮料、化妆品、生物技术、精密仪器、航天等多个行业。

箱式中效过滤器滤料细节

箱式中效过滤器规格尺寸：

箱式中效过滤器规格尺寸

中效过滤器的制作法：

1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

中效过滤器的制作法：

1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

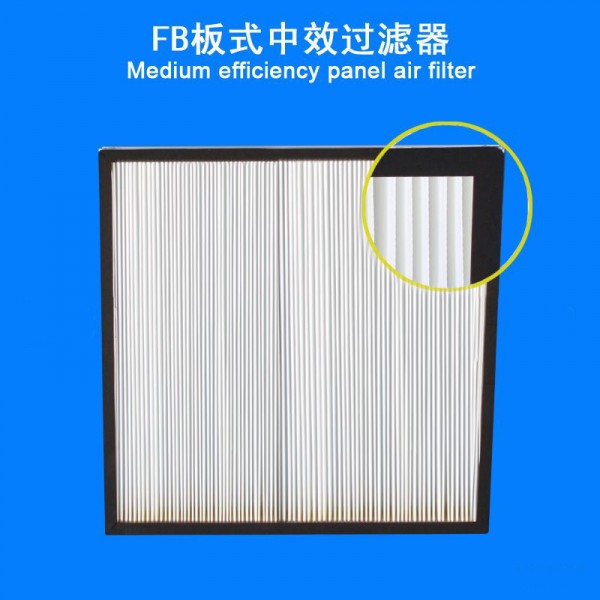

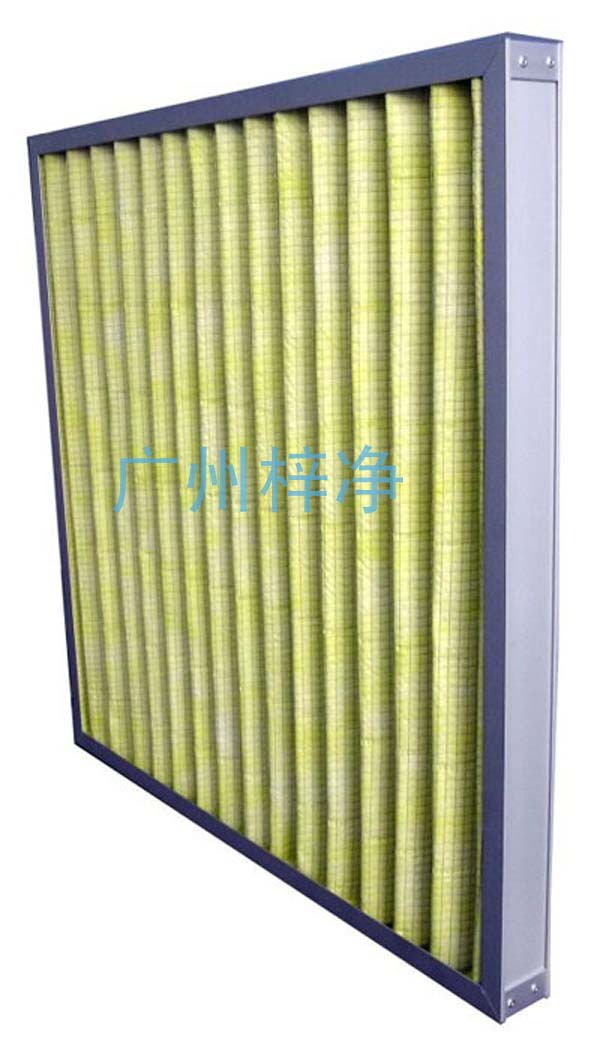

板式中效过滤器称为中效板式过滤器或者折叠式中效过滤器

板式中效过滤器被广泛应用于中央空调通风系统、制药、医院、电子、食品等工业净化中，还可作为高效空气过滤器的前端过滤，以减少高效空气过滤器的负荷，延长其使用寿命。板式中效过滤器边框有冷板喷塑、镀锌板等形式，也可做成无框的过滤材料有无纺布、玻璃纤维等，过滤粒径1～5um，过滤效率60～95%（比色法）。

板式中效过滤器材料及性能：
外框：铝型材框、铝框、镀锌框、不锈钢框；
滤料：超细玻璃纤维滤材。

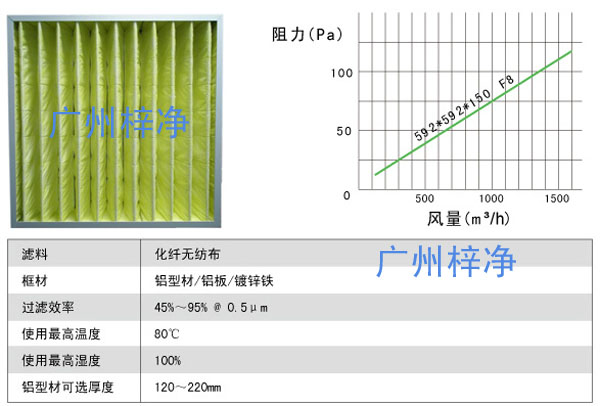

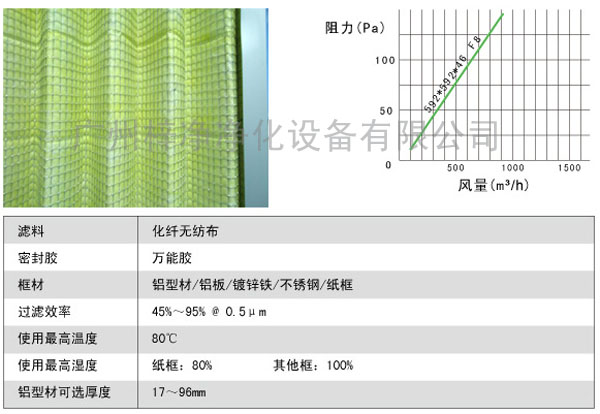

板式中效过滤器风阻及运行条件

板式中效过滤器特点：
通风空调最常见的过滤器品种 常用效率规格F5 F6 F7 F8 F9;
超音波熔接技术，良好的气密性性能稳定，使用寿命长。
大风量，低压损，经济环保用途广泛。

板式中效过滤器应用场所：
适用于有回风系统，污染物较少的净化空调机组，不适宜新风过滤。电子、食品、精密仪器等行业的集中通风系统。洁净室用，商用及工业用通风空调系统，主过滤器高湿度的通风空调系统。
安装空间紧张的通风空调系统。防火要求高或通风湿度较高的通风空调系统。

板式中效过滤器结构特点

板式中效过滤器结构：
采用新型复合无纺布或进口微细玻璃纤维及进口合成纤维滤料，可以板式或者袋式造型，配以各种金属外框（镀锌板、铁板、铝框）等。

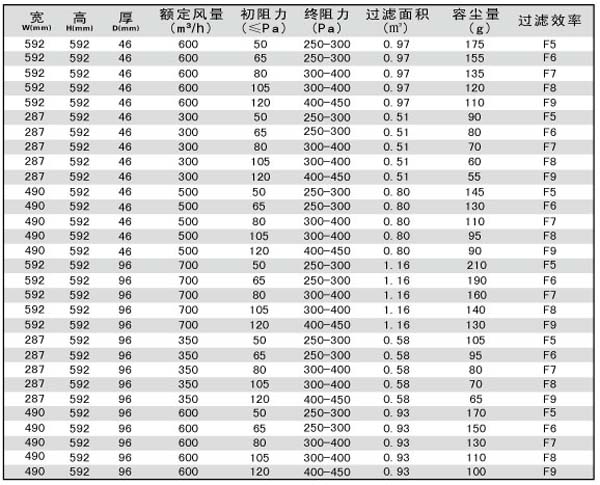

板式中效过滤器规格尺寸：推荐阅读：袋式中效过滤器

板式中效过滤器规格尺寸

广州梓净专业研发、设计、生产空气净化设备并提供十级至三十万级标准洁净工程的设计、施工与维护。主要服务于光电子、半导体、电子、医疗器械、医药制造、食品饮料、化妆品、生物技术、精密仪器、航天等多个行业。

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

中效过滤器的制作法：

1、袋式中效过滤器

2、板式中效过滤器

3、箱式中效过滤器

袋式中效过滤器又称为中效袋式过滤器主要适用于空调系统的中级过滤。

梓净袋式中效过滤器一般采用无纺布、进口玻璃纤维作为滤料，加以镀锌板或是铝合金外框。具有容尘量大、风量大、阻力小，可重复清洗的优点。袋式中效过滤器广泛应用于光学电子、仪器仪表、食品饮料、生物实验室等行业里；

袋式中效过滤器一般采用无纺布

梓净袋式中效过滤器特点：
中效袋式过滤器采用超细合成纤维以特殊工艺制成，避免旧式玻璃纤维材料可能对人体造成的危害，滤料内含有防静电纤维，对空气尘?？帕９颂乇鸷茫哂泄嗣婊?、吐气性高、使用寿命长等特点。
1、采用超细化纤纤维滤料，容尘量大、使用周期内效率稳定。
2、熔喷超细合成纤维滤料，并选用优化的形滤袋结构，阻力小，使用寿命长。
梓净袋式中效过滤器材料及性能：外框：镀锌框、铝框、不锈钢框，21mm，25mm厚法兰，内框：镀锌内框条+镀锌压条。
滤料：化学纤维（人纤）
效率：大气尘比色法平均过滤效率：45%，65%，85%，95%；

袋式中效过滤器特点

梓净袋式中效过滤器使用环境：

袋式中效过滤器使用环境

梓净袋式中效过滤器应用场所：
商业及工业洁净室用通风空调系统的中级过滤，洁净室送风系统，汽车工业，酒店和办公楼 。

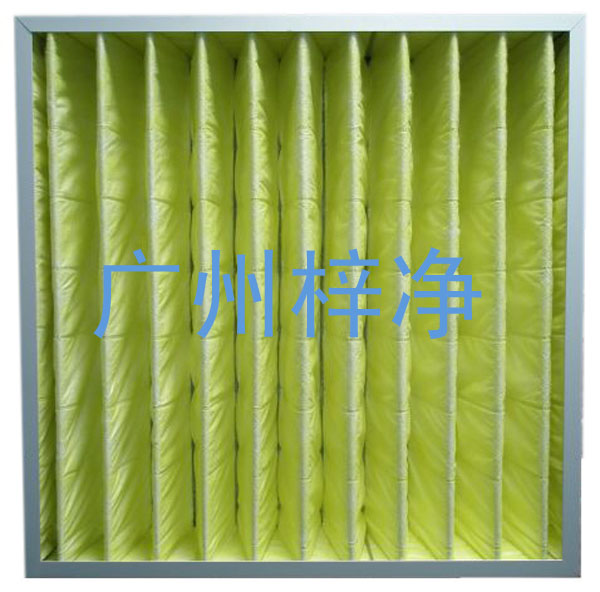

袋式中效过滤器结构特点

梓净袋式中效过滤器规格尺寸：

梓净袋式中效过滤器规格尺寸

广州梓净专业研发、设计、生产空气净化设备并提供十级至三十万级标准洁净工程的设计、施工与维护。主要服务于光电子、半导体、电子、医疗器械、医药制造、食品饮料、化妆品、生物技术、精密仪器、航天等多个行业。

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)

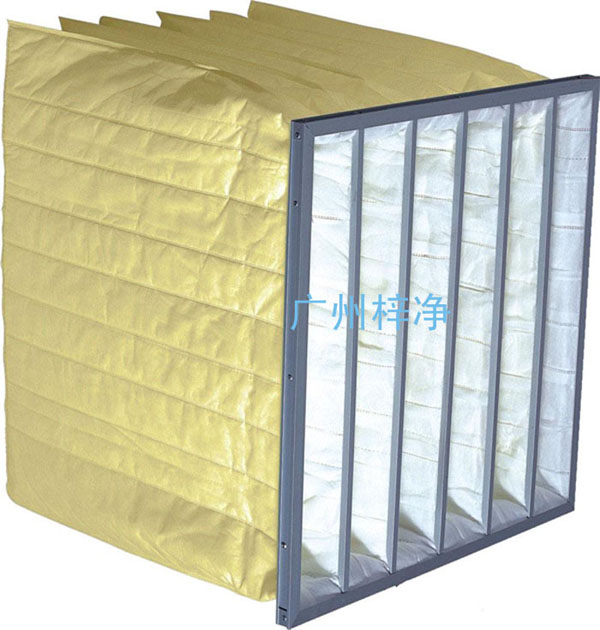

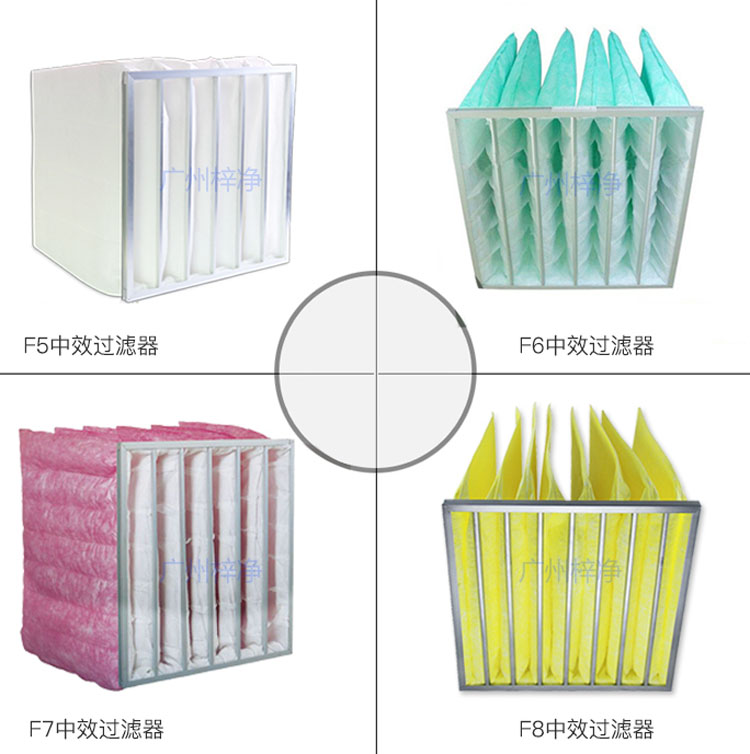

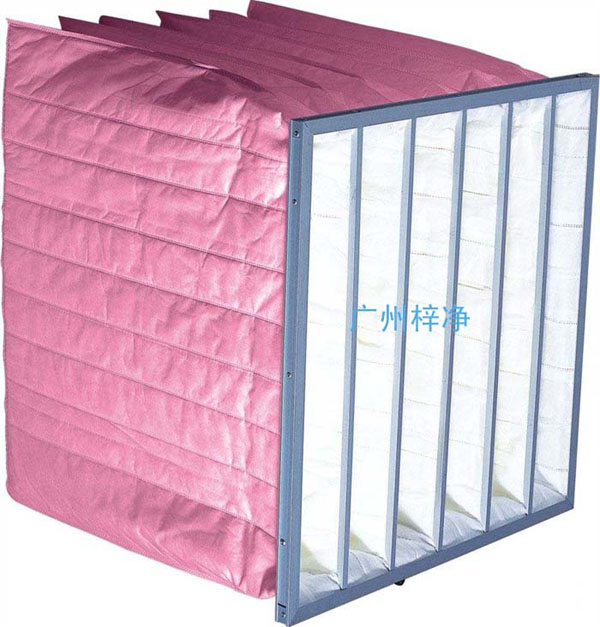

F5级、F6级、F7级、F8等级袋式中效过滤器图片

中效过滤器应用：
中效过滤器主要用于中央空调通风系统中级过滤、制药、医院、电子、食品、等工业净化中；
还可做为高效过滤的前端过滤，以减少高效过虑的负荷，延长其使用寿命；
由于迎风面大，因此空尘量大、风速低，被认为是目前最好的中效过滤器结构。

中效过滤器特点：
1、捕集1-5um的颗?；页炯案髦中∥?。
2、采用热融工艺，结构稳定，降低破漏风险。
3、风量大。
4、阻力小。
5、容尘量高。
6、可重复清洁使用。
7、型式：无框式和有框袋式。
8、滤料：特殊无纺布或玻璃纤维。
9、效率：60%～95%@1～5um（比色法）。
10、使用最高温度、湿度：80℃、80%。

F5级袋式中效过滤器主要用于商业大楼、剧院、车站。

中效过滤器过滤原理：
1,拦截　空气中的尘埃粒子，随气流作惯性运动或无规则布朗运动或受某种场力的作用而移动，当微粒运动撞到其它物体，物体间存在的范德华力（是分子与分子、分子团与分子团之间的力）使微粒粘到纤维表面。中效过滤器在进入过滤介质的尘埃有较多撞击介质的机会，撞上介质就会被粘住。中效过滤器较小的粉尘相互碰撞会相互粘结形成较大颗粒而沉降，空气中粉尘的颗粒浓度相对稳定。中效过滤器在室内及墙壁的退色就因为这原因。把纤维过滤器像筛子一样看待是错误的。

2,惯性和扩散　颗粒粉尘在气流中作惯性运动，当遇到排列杂乱的纤维时，气流改变方向，粒因惯性偏离方向，撞到纤维上而被粘结。中效过滤器粒子越大越容易撞击，效果越好。中效过滤器小颗粒粉尘作无规则的布朗运动。中效过滤器颗粒越小，无规则运动越剧烈，撞击障碍物的机会越多，过滤效果也会越好?？掌行∮?.1微米的颗粒主要作布朗运动，粒子小,过滤效果好。
大于0.3微米的粒子主要作惯性运动,粒子越大效率越高。扩散和惯性都不明显得粒子最难过滤掉。测量高效过滤器性能时，人们　经常规定测量最难测量的粉尘效率值。

3,静电作用　由于某种原因，纤维和微?？赡艽系绾桑驳缧в?。带静电的过滤材料过滤效果可以明显改善。
原因：静电使粉尘改变运动轨迹并撞上障碍物，静电使粉尘在介质上粘的更牢。中效过滤器能长期带静电的材料也称作”驻极体”材料。中效过滤器材料带静电后阻力不变，过滤效果会明显改善。静电在过滤效果中不起决定作用，只起辅助作用。

4,化学过滤　化学过滤器主要有选择性的吸附有害气体分子?；钚蕴疾牧现杏写罅靠床患奈⒖?，有较大的吸附面积。米粒大小的活性碳中，微孔内面积有十几平方米大。游离分子接触活性碳后，在微孔中凝聚成液体因毛细管原理呆在微孔中，有的与材料和而为一体。没有明显化学反应的吸附称为物理吸附。
有的对活性碳进行处理，被吸附的颗粒与材料进行反应,生成固体物质或无害气体,称为怀学吸附。　活性碳在使用过程中材料的吸附能力不断减弱，当减弱到某一程度，过滤器将报废。如果仅为物理吸附，用加热或水蒸汽熏可使有害气体脱离活性碳，使活性碳再生。

F6级袋式中效过滤器过滤效率为60-65%,常用于净化空调中级过滤。

影响中效过滤器的因素：
影响空调过滤器的阻力一是风速，风速越大过滤器阻力越大；二是滤尘的污染，污染越大，阻力越大。在风速保持不变的情况下，风阻基本上反映了过滤器集尘的多少。

新装空气过滤器的阻力叫初阻，随着吸附颗粒的增多，阻力增大。风阻增大，风的压力损失增加，降低了风速和风力的传输，增加了风机输送功率，不利于节能。

为了维持和减少风阻的上升，就需频繁更换或清洗空调空气过滤器，增加了维护成本?？盏魅粘５脑诵兄校掌纫彩怯跋旆缱璧脑?，湿度上升，就会造成粘附在过滤材料上的灰尘颗粒粘结成团，阻塞空气的流通，也会增大风阻。

因此，我们要找到风阻影响、经济成本和风机节能的平衡点，对储叶间空调中效空气过滤器进行改进。

F7级袋式中效过滤器常用于净化空调中级过滤。

中效过滤器改进原因:
储叶间空调中效过滤器采用的是袋式合成纤维过滤材料，该材料过滤精度≤1μm，过滤效率为40%，对新风和回风空气进行二级过滤，为制丝车间叶片存储提供满足温度为35℃±2℃、湿度68%±3%RH的温湿度工艺环境。
但复合纤维作为高温高湿环境空气过滤器存在如下缺陷：
（1）复合纤维容易凝结空气中的水分，使其透气度下降，风阻增加，过滤后空气风速下降，不利于空气的输送。
（2）由于风阻增加，提高了送回风风机负荷，不利于风机节能。
（3）在空调加湿过程中，复合纤维材料的灰尘吸附力增强，压差增大，但拆卸漂洗困难，费时费力。
（4）复合纤维材料漂洗后使用寿命缩短，且更换过滤袋成本高。

综上所述，为提高工艺保证能力、节能降耗和降低生产成本出发，需进行过滤材料和过滤方法的改进。

F8级袋式中效过滤器常用于净化空调中级过滤。

中效过滤器问题与改进:
问题
改进前储叶间空调中效采用复合纤维袋式空气过滤器 ， 过滤器采用9大3小共12个 ， 其尺寸分别为595×595-5和595×255-3两种规格，如图1所示。存在问题为：过滤初风阻为50Pa，使用1个月风阻上升为100Pa，2个月上升为200Pa，风阻上升过快，已达到更换周期。

1周拆除清洗，灰尘污染不严重，用手触摸，有明显粘手感觉。说明空气水分偏大，透气性差。送风机风压上升到200Pa以上，风机负荷由70%上升到80%，消耗电量上升。

袋式中效过滤器材料需3个月进行一次更换，漂洗三次后，过滤袋材料饶曲变形，不能使用，因此使用周期为1年。袋式中效过滤器漂洗需要专业漂洗机处理，需加适量洗涤剂，漂洗过程纤维易脱落、挂丝，对除尘袋损伤严重。

F9级袋式中效过滤器

中效空气过滤器改进方法:
1、中效过滤器过滤材料选择：尼龙是一种复合的化纤有机材料，其亲水性不强，遇水后，灰尘会很快脱落，离水后自然晾干，水会很快脱掉。漂洗用一般高压水枪就能直接清洗，不需要用洗涤剂，是一种便于清洗的材料。由于其表面光洁度高，灰尘颗粒容易脱落，是一种理想的空气过滤材料。

2、中效过滤器过滤层结构:外层为不锈钢网，为质软的过滤材料提供支撑，同时具有防腐蚀效果。内为四层尼龙储叶间空调中效空气过滤器的改进网状结构，过滤精度≤5μm，过滤效率>40%，满足GB/T14295-93规定和欧洲标准G3要求。为增大过滤面积，其过滤层折弯设计。

3、中效过滤器结构设计:设计为板式结构，设计安装尺寸为595×595×30和595×255×30两种规格，满足不同空调箱横断面积的调整。其结构：边框选用厚度为1.5mm的不锈U型钢，耐腐蚀，板式厚度为30mm，过滤材料破浪折弯，扩大过滤面积，每块过滤器有效过滤面积为0.36m2。

初阻力40Pa左右。拆除原中效过滤器，利用原有的过滤器安装框架，框架尺寸设计为600×600和600×300两种结构，利于分别安装595×595×30和595×255×30两种规格的板式中效过滤器，安装采用拼装方式，拆卸方便。

改进后改造后储叶间空调空气过滤流通断面，空调箱过流面为2.1m×1.8m过流断面，安装9大3小共12板式中效过滤器。

储叶间空调中效过滤器由袋式改为板式，由复合纤维改为尼龙后，易清洗、易更换、寿命长、效率高的特性得到明显提高，克服了粗糙纤维、无纺布等袋式过滤材料不宜清洗、安装困难、风阻力大、压损大、过滤效率低、不利于风机的节能等缺陷。中效过滤器是满足对空气进行二级再过滤的清洁度要求的同时，也减少了风机的压差和风机运行负荷，节约了电能消耗。

中效过滤器常用规格尺寸及技术参数：

中效过滤器常用规格尺寸及技术参数

中效过滤器更换周期：
中效过滤器在额定风量使用条件下，3~4个月即需更换过滤器；
或当中效过滤器的阻力达到400Pa以上时，必须更换过滤器；
如中效过滤器使用的是可清洗式滤料，则更换下的滤料，可以用清水或含有中性洗涤剂的溶液进行冲洗、凉干，然后换上；最多允许清洗二次，即必须更换新的过滤器；
如使用环境中含尘浓度较大，则此使用寿命周期还将减少。

中效过滤器注意事项：
定期检查中效过滤器进风面有无杂物堵塞情况、滤料表面有无破损；如有物品堵塞表面，则应清除；滤料表面破损严重，则必须更换新的滤料或更换新的中效过滤器重新安装；中效过滤器安装时，要保证与框体的压边处密封性良好，以防止风量泄露；不可用重物去撞击中效过滤器的表面，不可用力去拉中效过滤器的滤料表面；安装时，应使滤袋口长度方向垂直于地面，以保证送风的过滤效果和增加使用寿命。

板式中效过滤器

中效过滤器有袋式中效过滤器、有隔板中效过滤器、板式中效过滤器、箱式中效过滤器，V字形大风量中效过滤器。

净化设备售后服务时间要求：
不管是有偿售后服务还是无偿售后服务，客户把设备需要售后的问题反馈到梓净，在我司出方案，客户确认方案后：
1、珠江三角洲、长江三角洲范围内24小时内到达现场解决售后服务问题;
2、其他地区一般48小时内到达现场解决售后服务问题，特殊偏远地区最长96小时内到达现场解决售后服务问题。
原文来源：广州梓净http://www.uodqvf.cn/李工(139-2875-8616)
